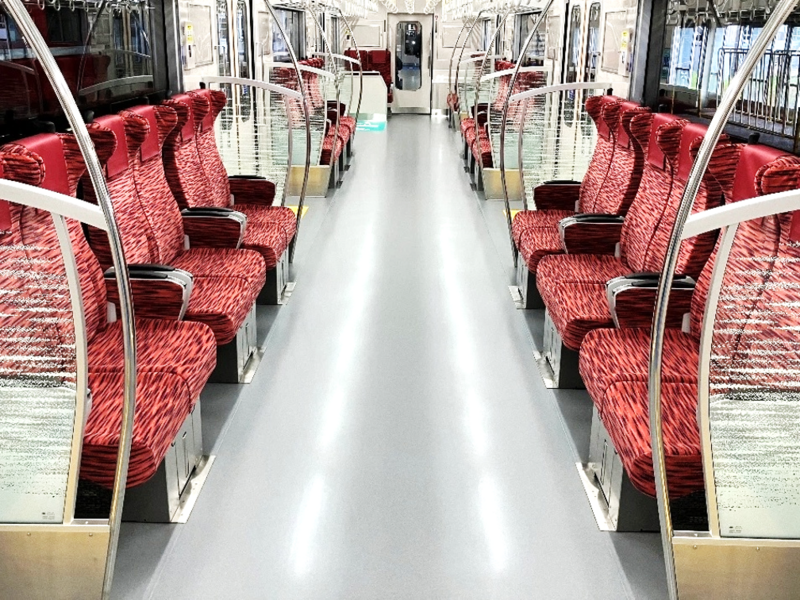

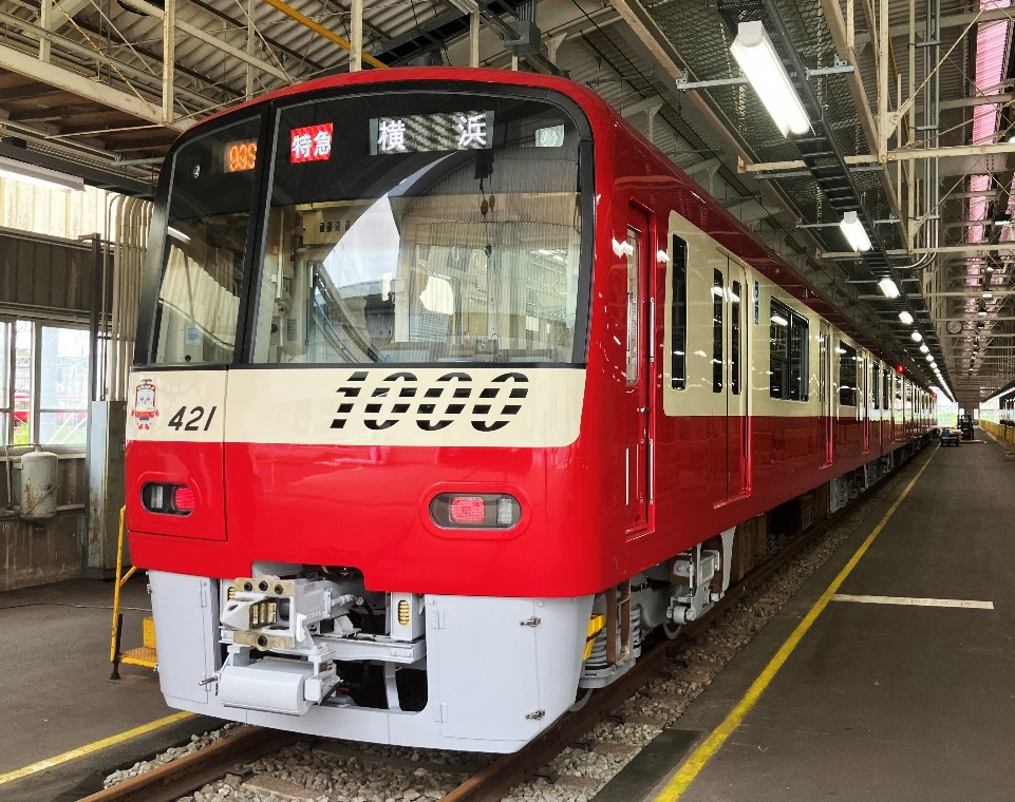

京浜急行電鉄（株）１０００形ＡＬ車　ＬＣ座席化改造工事

１０００形既存のアルミ車両への対応と事前の検証

ＬＣ座席を備えた車両は、各鉄道会社で既に導入されていますが、その多くは車両の新造時から備わっているものです。

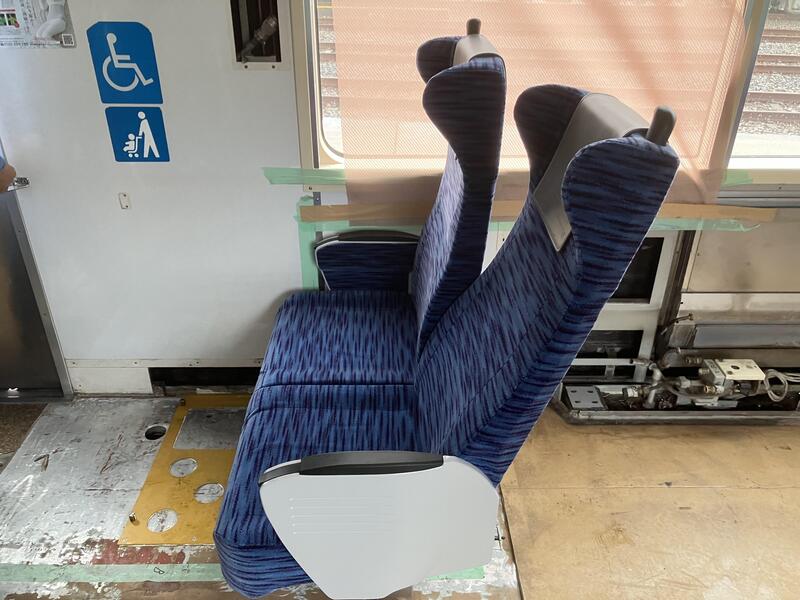

既存のアルミ製車両をＬＣ座席へと改造するケースは前例がないため、確実に施工を進められるよう、まずは廃車車両を用いて実証実験を行いました。
設計段階から細部まで検証を重ね、安全かつ確実な施工体制を整えて本番の工事に臨みました。

既存配線を維持するための施工方法の検討

座席設置にあたり、車体床下のトラス構造内を通る既存電線を撤去・移設せず、そのまま維持しながら取り付ける方法を模索し、社内でさまざまな工法を比較検討しました。
その結果、配線の損傷を防ぎつつ、十分な固定強度を担保するため、「リベット」と「金属用接着剤」を併用する工法を採用し、技術的課題を解決しました。

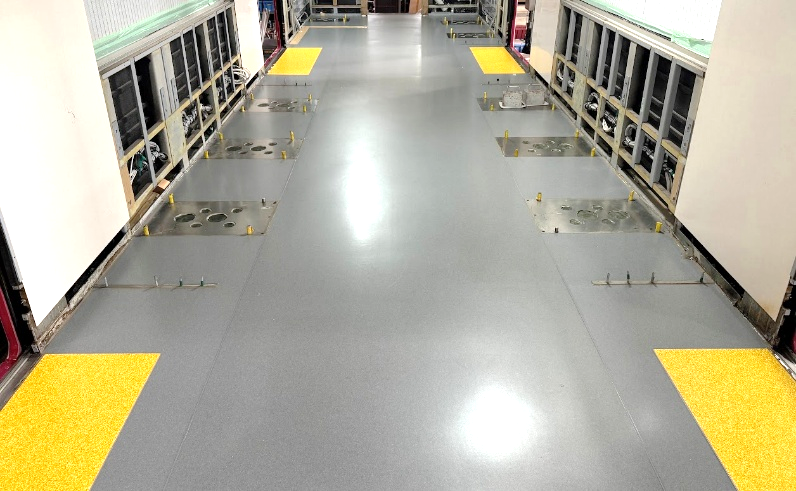

腰掛座の設置に伴う床敷物の丁寧な貼り合わせ

ＬＣ腰掛座や袖仕切りの取付座が新設されたことで、床面の形状が従来よりも複雑になりました。
床敷物の貼り付け作業においては、これらの新しい座の形状に合わせる必要があり、作業工程や枚数は通常よりも増えることとなりましたが、歪みや隙間が出ないよう一枚ずつ丁寧に仕上げました。



用語の解説

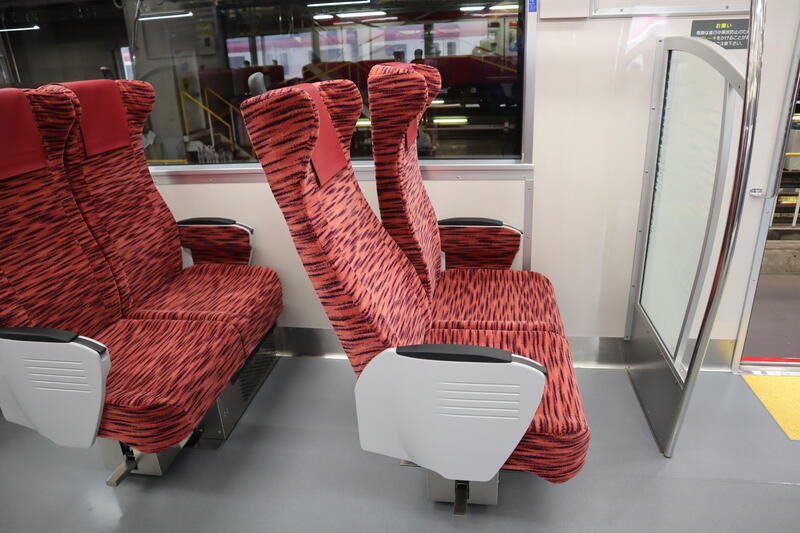

• ＬＣ座席　：運用状況に応じて、ロングシート（窓を背にした座席）とクロスシート（進行方向を向いた座席）に転
  　　　　　　換可能な自動回転式座席のことです。デュアルシートと呼ばれることもあります。
• トラス構造：三角形を組み合わせた骨組みで構造物を支える建築・土木技術のことです。段ボールの断面のような形
  　　　　　　状が特徴です。
• リベット　：2つ以上の部材を強固に固定するために用いる、ネジ溝のない金属製のピン（鋲）のことです。「かし
  　　　　　　め」という独自の工法で結合するため、通常のネジより取り外しが難しく、半永久的な接合に適してい
  　　　　　　ます。
